上海某机械企业零件仓库改造项目

本项目是对上海某机械设备制造企业物流仓储系统进行整体改造，由于原项目建设厂家不能在提供技术服务，需要对项目进行整体改造。

该物流仓储系统位于上海自由贸易区上海某机械设备制造企业联合厂房B区，占地面 积5400平方米。系统主要由4个子系统组成：自动化立体仓储系统，包括库前处理区、立 体库存储区、出库拣选区、出库缓存区、出库配送区5个功能分区；仓储周边系统，包括 一楼入库区，二楼出库区2个功能分区；平库仓储系统，包括横梁式货架区，隔板式货架 区、悬臂式货架区、落地存放区、预留库房6个功能分区；升降库系统，包括16台升降库。 改造项目主要对立体库系统、仓储周边送系统的调度、管理以及平面库、升降库的管理进 行升级，使仓库系统与SAP ERP系统可以联通使用。

项目改造范围主要包括：

立体库区（含6台日本冈村堆垛机，使用三菱PLC控制，9576个货位）；

一楼入库区输送系统（含输送机28台、环形穿梭车3台，使用西门子PLC控制）；

二楼出库区输送系统（含直轨穿梭车2台、输送机43台，使用西门子PLC控制）；

二楼出库拣货缓存系统（含直轨穿梭车2台、移载小车6台、输送机150台、1~2 楼 往复式垂直升降机2台，使用西门子PLC控制）；

以上区域，对所有输送设备硬件进行维护，对PLC电控系统进行全面改造，对WMS/WCS/PDA系统进行全新开发。

平面库区（仅改造管理软件系统WMS/PDA）；

升降库区（仅改造管理软件系统WMS/PDA）。

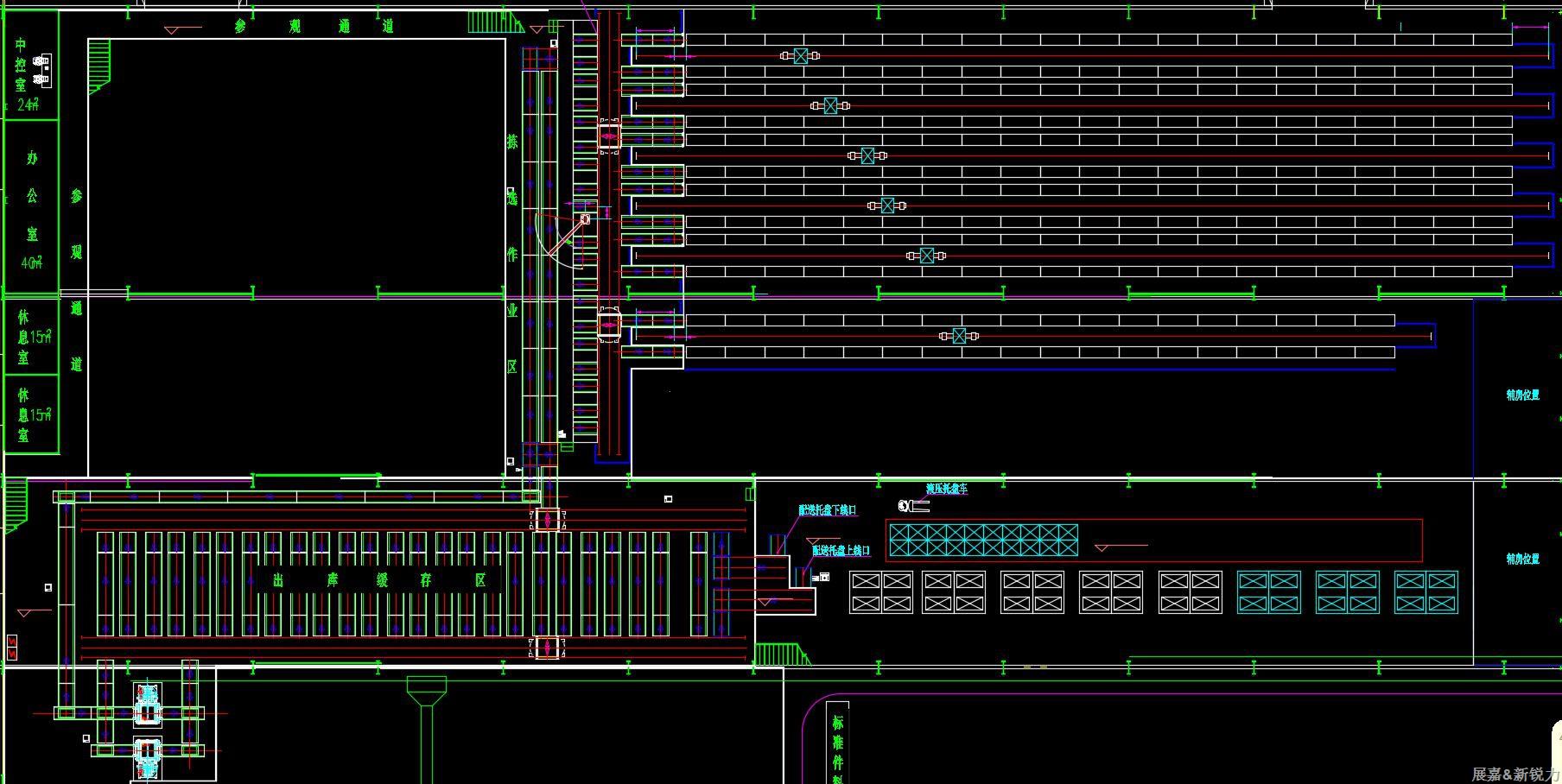

一楼布局

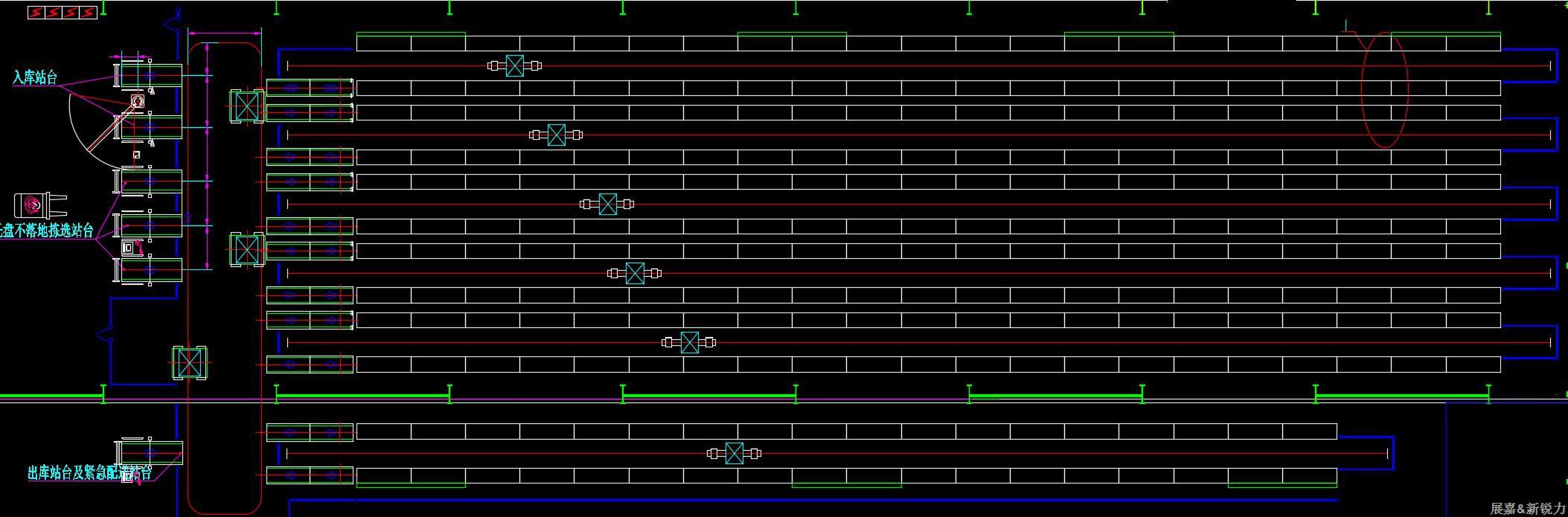

二楼布局

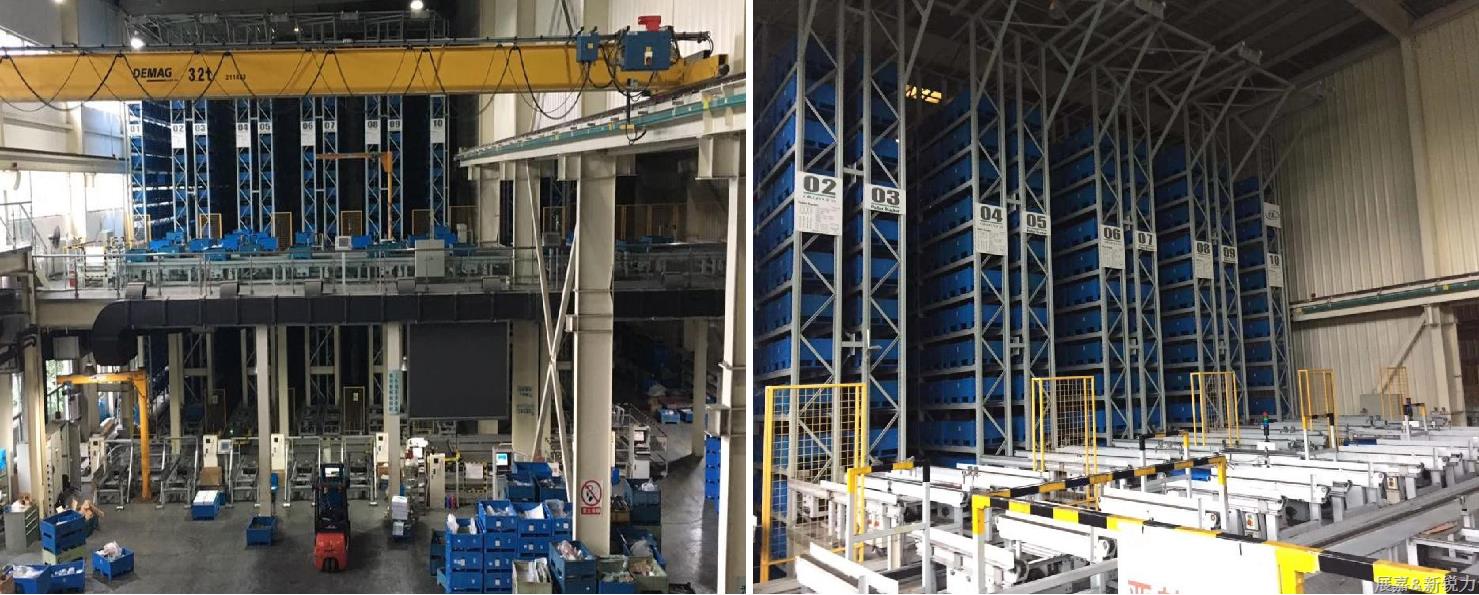

立库区现场实景

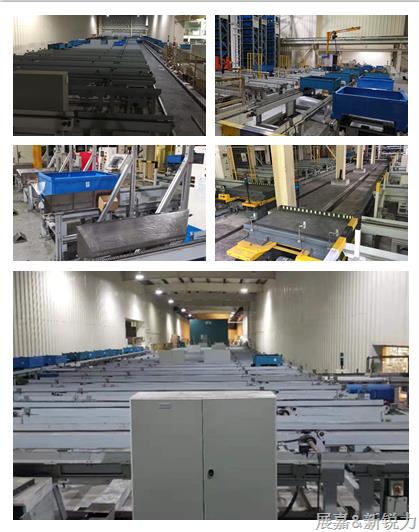

拣货区缓存区现场实景

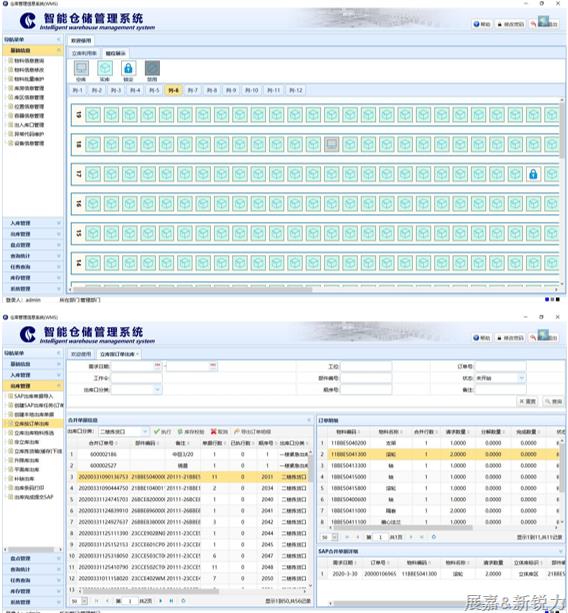

WMS

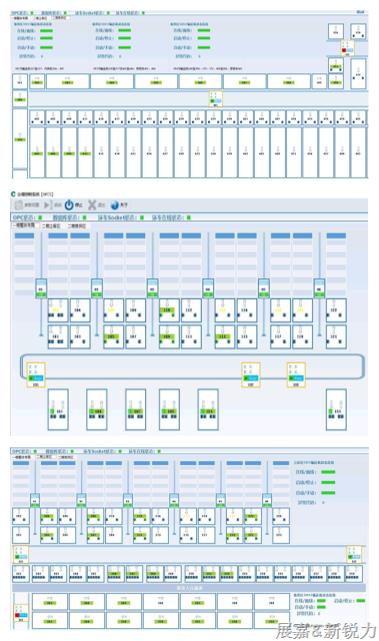

WCS

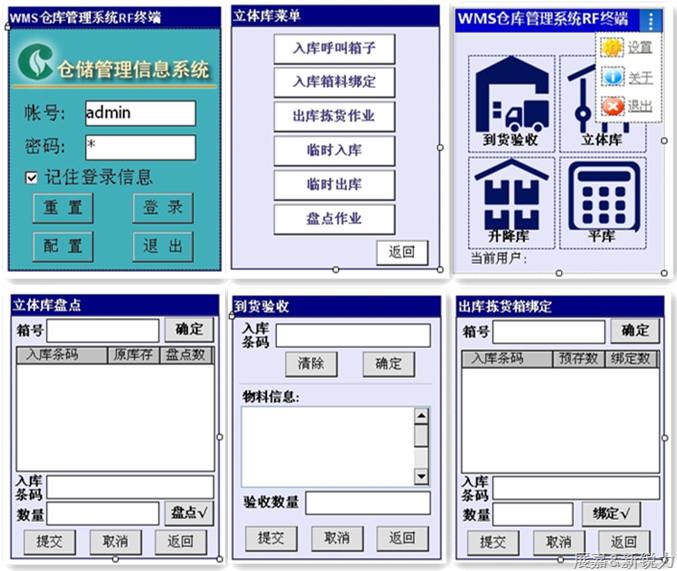

PDA
